德國SubCtech公司走航式海洋表層多要素測量系統OceanPack AUMS

類別: 走航式二氧化碳分析系統
型號: AUMS
關鍵字: 海水走航觀測系統,表層多要素測量,走航二氧化碳分析儀
供應商: 青島水德科技有限公司

產品簡介:

德國SubCtech公司OceanPack^TM AUMS表層海水走航觀測系統是一套集成有海水和空氣CO₂/H₂O/CH₄含量分析、多種海水物理化學性質傳感器、五參數全自動營養鹽分析儀、各種船載設備數據輸入輸出的高度集成的一體化系統，具備優異的性能表現、良好的穩定性和環境適應性，極大減少人工參與的自主化操作能力，以及完全可擴展的系統設計，可滿足各項的系統要求。

詳細介紹

德國SubCtech公司——走航式海洋表層多要素測量系統

OceanPack^TM Autonomous Underway Measuring System(AUMS)

設備特點：

√高度智能化和現代化，減少人力

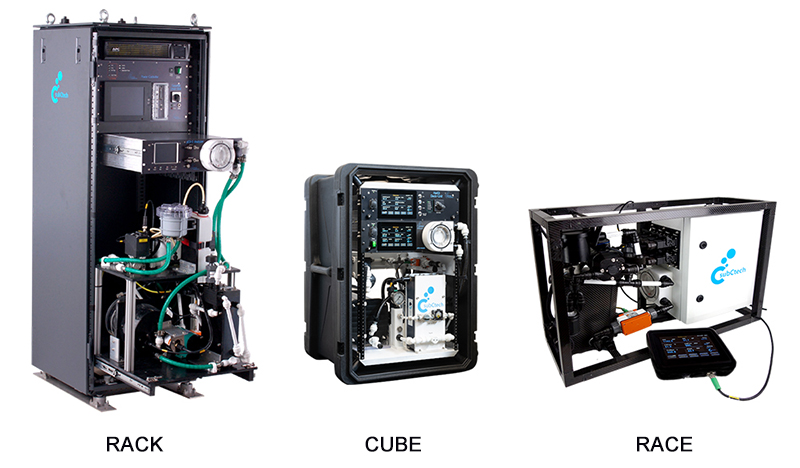

√多種尺寸，應用靈活

√海氣二氧化碳測量

√硅膜快速分離水中CO₂，T₉₀<3min

√采樣頻率1Hz

√標氣自動校準、自動調零

√自動清潔，防止生物附著

√自帶進水控制器

√專用NetDI^?系統，觸屏式一鍵設置

√幾乎可擴展所有傳感器和分析儀

√通用數據，雙重備份

√儀器無需特殊維護保養

√接入SOCAT或ICOS數據庫平臺

√根據實際情況定制開發

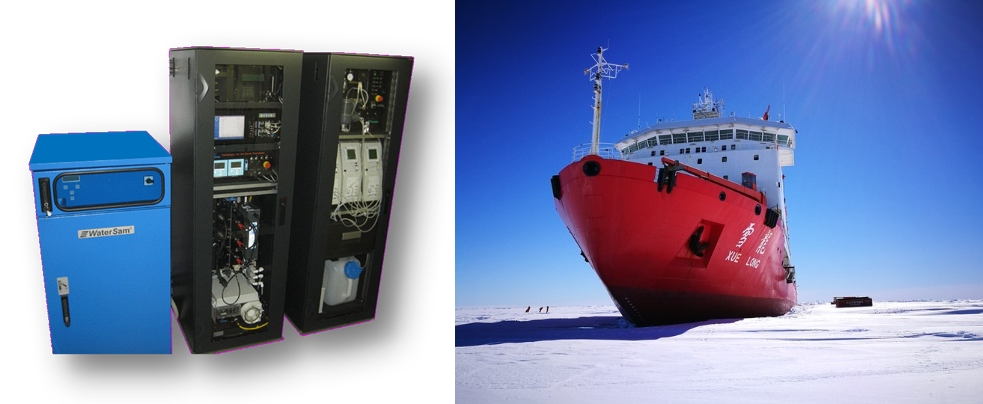

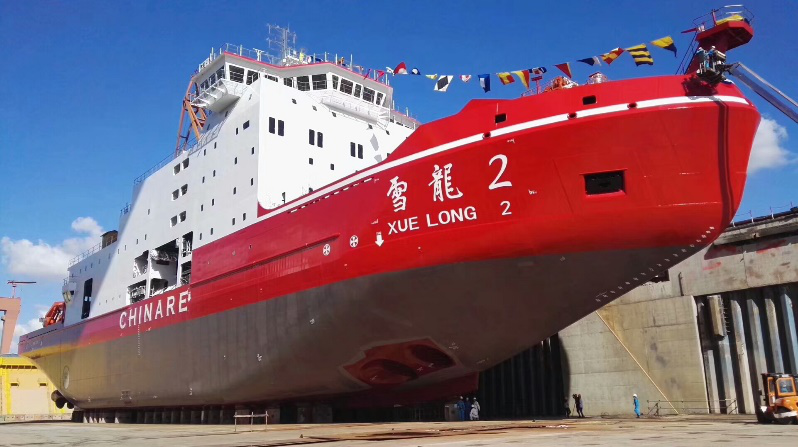

已安裝于破冰船雪龍 2 號

設備介紹：

一、系統介紹

SubCtech在海洋儀器領域具有超過26年的歷史，是一家獨資企業，具有高度的生產、研發自主性。儀器多個組件均受到專利保護，具有獨特的技術先進性、測量準確性以及良好的耐用性。SubCtech公司與德國霍姆赫茲研究所的GEOMAR研究院長期合作，確保研發設計效果，公司具有ISO 13628-6 和 API17f 認證的專業海洋儀器設計研發資質，以及ISO 9001:2015認證的生產制造資質，公司工程師均具有高標準的IPC-A-600/610-3到SIL-2資格認證。

德國SubCtech公司OceanPack^TM表層海水走航觀測系統是一套集成有海水和空氣二氧化碳含量分析、多種海水物理化學性質傳感器、五參數全自動營養鹽分析儀、各種船載設備數據輸入輸出的高度集成的一體化系統，具備優異的性能表現、良好的穩定性和環境適應性，該系統采用高度自動化設計，可顯著降低人工操作需求，同時，系統采用完全可擴展的系統設計，能夠滿足各類海洋監測需求。

OceanPack^TM獨特的設計使其在走航式水-氣CO₂測量領域備受好評。二氧化碳分析儀集成在19”的OceanPack?機架之中，通過船上的表層水采集系統可以分析水中pCO₂的值，利用單獨安裝在甲板上的進氣箱可以采集來自大氣中的CO₂并進行分析。其獨特之處在于采用了特殊的膜結構實現二氧化碳向檢測倉中的擴散，檢測倉中裝載成熟的LI-COR?系列分析儀，檢測二氧化碳濃度并輸出信號，相比于利用滲透作用實現分壓平衡的儀器，膜法平衡器受滲透率、濃差極化與透膜率的影響，倉中氣體變化平緩，因此信號非常平滑，另外由于操作簡單，檢測過程耗時短、響應快，且數據更加準確。

系統集成工作狀態穩定的紅外分析儀，應用于海洋環境中表層海水及大氣中CO₂/H₂O濃度，及其相關參數（溫度、鹽度、pH）的走航監測。儀器自帶切換海水/大氣測量所需的全部軟件和硬件，支持測量水體和空氣CO₂/CH₄的時間和周期能夠自由調整。從測量水體切換到測量空氣：切換時間典型小于1分鐘，從測量空氣切換到測量水體：切換時間典型小于5分鐘。系統控制軟件兼容性強，系統具有完善的自監測功能，包括系統自監測和測量數據監測等，以保證數據質量，在無人操作的情況下也可自我運轉。

OceanPack^TM幾乎可兼容所有探頭，可在主機的除泡器內集成溶解氧傳感器，濁度傳感器，硝酸鹽傳感器，葉綠素傳感器，CDOM傳感器，pH傳感器，溫度鹽度傳感器等，相關參數可以基本實現同步測量，測量得到的數據通過主機內的數據采集器實時顯示在屏幕中，無需另外增加旁路，也無需將數據導出后再進行復雜計算。用戶也可根據需要選擇是否在旁路增加更多的分析儀進行相關參數的測量。

二、OceanPackTM核心優勢

1.產品對比

	德國SubCtech OceanPack^TM	美國Apollo AS-P2	美國GO Model8050
檢測器	LI-COR 840x或LosGatos	LI-cor7000或LI6262	LI-cor7000或LI6262
系統設計	抽屜式，靈活，多種規格	組件復雜難維護，單一規格	組件復雜難維護，單一規格
校準調零	自動調零，無需標氣	純氮?dú)?兩種標氣	純氮?dú)?兩種標氣
氣體干燥	無	必須	必須
擴展性	幾乎兼容所有探頭	僅限于CTD、DO、GPS	僅限于CTD、DO、GPS
操作界面	觸屏式一鍵操作	外部電腦指令控制	外部電腦指令控制
數據格式	通用NMEA-0183	專用格式	專用格式

2.主要性能優勢

	傳統走航系統	SubCtech的OceanPack 改進方案
水-氣測量組件	一個分析儀連續測量，采樣頻率很低，大約10 min	兩個分析儀同時測量水中和空氣中的pCO₂，采樣頻率能達到1Hz
校準組件	需要2-3個額外的參考?xì)猓╓MO認證的標準氣體，價格昂貴）	小船：高性能的LI-COR?分析空氣中CO₂時不需要參考?xì)怏w，長期漂移可以通過后處理校正。調查船：使用1-2個氣體的自動校準功能就可以達到水體分析時最高的準確度
安裝	重量較大>100kg，有多個軟管，需要有額外的空間放置必需的氣瓶，氣管	整個系統集成在一個19”標準機架內，最輕質量<75kg,耗電量低，不使用氣瓶時不會占用額外空間
CO₂分析儀	分析儀要專門購買并且由客戶自行安裝	成熟的LI-COR? 系列分析儀配置好后集成在系統內，實現即插即用。可集成其他例如Las Gatos分析儀，或在激光分析儀和紅外分析儀之間切換
操作系統	分析儀配備兩套特有的分析程序，水系統必須用專門的軟件	編程計算好的整套解決方案，標準的NMEA-0183數據格式
附加探頭	只能安裝少數探頭	系統非常靈活，模塊化組裝使其具有多個端口，能兼容幾乎所有探頭，能夠完全集成在水路中并且很容易保養，可選擇是否安裝自動清潔模塊
接口	不同的文件和專有的數據格式	標準的NMEA-0183 (ASCII)數據格式（SubCtech是NMEA和SUT成員）
膜法平衡器	敏感的玻璃平衡器，需要定期維護	平板硅膜平衡器無需維護，過濾膜由HZG（即GKSS）研究中心開發
生物附著	玻璃過濾器易被生物附著	平板硅膜平衡器幾乎不會受到生物附著，泥沙沉積的影響（已通過NOAA ACT測試認證）
除泡器	不提供，水路是平衡器的一部分，如果要安裝外部探頭，必須安裝在旁路上	“mBubbler?”是具有氣體耐受性的除泡器，可以將氣泡卷起至±30°和傾斜的角度并將其去除，首次經IFREMER在2009年得到證實。可以集成很多傳感器，在相同水體條件下進行數據采集。
耐用性	由于有多個管道，玻璃平衡器，因此對惡劣條件比較敏感	適用于極端條件，曾在30 nmi游艇競賽中得到測試，很多客戶在各種天氣情況下的使用也證明了這一點
數據處理	數據處理很費力，由于各程序獨立運行且內部存儲數據，因此要處理多個文件	數據實現實時計算，但原始數據仍舊保存便于后期科學處理，數據全部集成嵌入在數據采集儀中
后期成本	由于定期保養后續費用會很高，而且參考?xì)怏w需要不斷購買	可以在無人監管的狀態下正常運行很久，后續費用低，如果可以的話不需要外部氣瓶
